3dB 90°电桥

SMD 3dB90°混合电桥
中国发明专利号:ZL 202320546988.6

SMD封装

  描述
产品广泛应用于中国及全球4G/5G基站、5G网络覆盖、北斗导航天线、车载高精度导航(无人驾驶)天线等应用,产品具有小型化、低损耗、宽频带、高功率密度、高可靠性、高性价比等竞争优势。
另外,大功率宽带表贴式及嵌入式耦合器系列,实现微波大功率功放系统的功率合成分配,信号采集等功能。应用于有源相控阵雷达,微波收发组件、微波功放、电台、卫星通信等项目,提供标准化及特制化的高品质高可靠产品。
性能及可靠性指标和国际产品对标,管脚定义和封装尺寸与国际产品兼容,实现100%原位替代。
特性
●低插入损耗
●高幅度和相位平衡度
●高隔离
●低反射
●良好的一致性
●温度膨胀系数与常用材料(FR-4, G-10, RF-35, R04350等)相兼容
●金属表面沉金,防止氧化和刮花
●符合RoHS要求
●可提供编带包装

应用
●功率放大器
●低噪放
●可变衰减器
●可变移相器
◆电桥工艺 & 可靠性
◆电桥可靠性测试

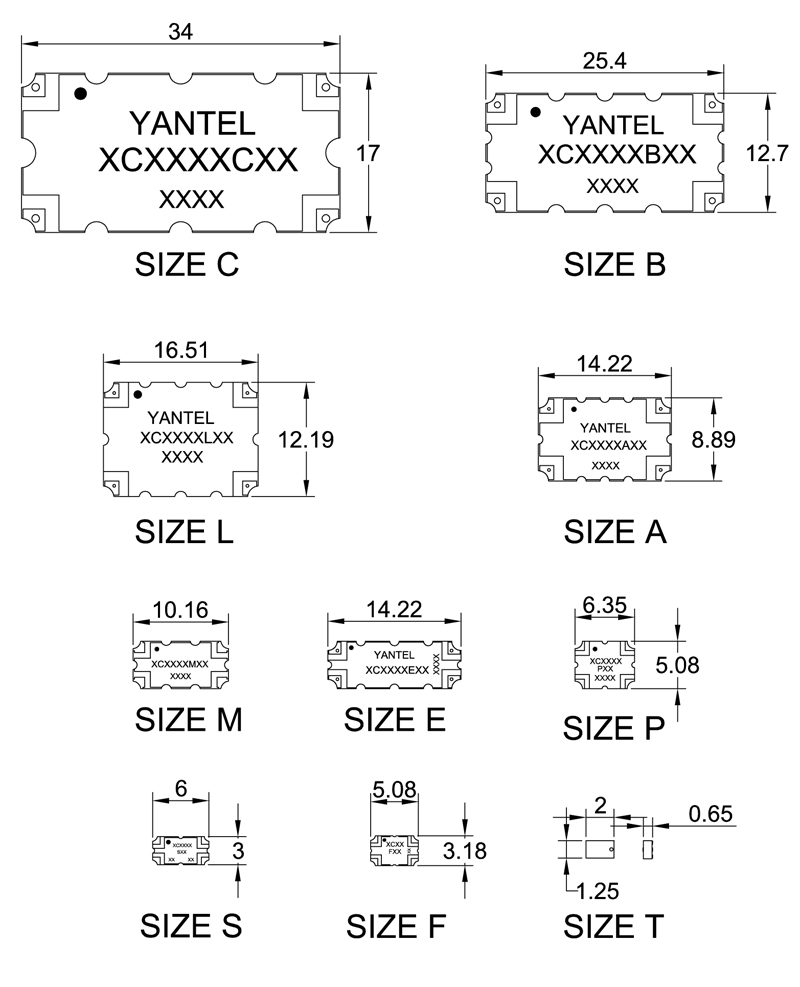

型号描述
**
****
*
**
混合电桥
中心频率(MHz)
尺寸(mm)
耦合量
HC
0450=410-480
C=34.0×17.0
03=3dB
0900=800 - 1000
B=25.4×12.7
1400=1200 - 1600
L & F=16.51×12.19
1900=1700 - 2000
A=14.22×8.89
2100=2000 - 2300
E=14.22×5.08
2500=2300 - 2700
M=10.16×5.08
3500=3300 - 3800
P=6.35×5.08
  S=6.0×3.0
  F=5.08×3.18
T=2.0×1.25
技术规格
备注:军工级产品需在型号后缀增加"J" (例如:HC0150B03J),无后缀表示工业级产品。
型号
频率范围
(GHz)
fL- fU
功率
(W)
尺寸
长×宽
(mm)
回波损耗
(dB)
插入损耗
(dB)
幅度平衡度 (dB)
相位平衡度
(°)
隔离度
(dB)
0.13 ~ 0.174
125
25.4×12.7
24.3
0.40
±0.25
90±3.5
22
0.22 ~ 0.24
90
25.4×12.7
19.1
0.35
±0.30
90±2.0
20
0.30 ~ 0.40
150
14.22×8.89
19.1
0.3
±0.30
90±4.0
18
0.35 ~ 0.525
125
14.22×8.89
23.1
0.30
±0.45
90±3.0
22
0.38 ~ 0.52
200
16.51×12.19
20.8
0.30
±0.30
90±3.0
20
0.40 ~ 0.53
200
16.51×12.19
20.8
0.25
±0.35
90±3.0
20
0.425 ~ 0.675
15
3.1×1.6
17.7
0.60
±0.70
90±6.0
19
0.435 ~ 0.524
125
14.22×8.89
20.1
0.25
±0.20
90±3.0
20
0.44 ~ 0.73
200
14.22×8.89
17.2
0.3
±0.40
90±2.5
17
0.44 ~ 0.73
400
25.4×12.7
19.1
0.25
±0.42
90±2.0
20
0.44 ~ 0.73
600
34×17
17.7
0.25
±0.4
90±2.0
20
0.47 ~ 0.65
500
34×17
20.8
0.25
±0.35
90±2.0
22
0.47 ~ 0.61
200
14.22×8.89
20.8
0.2
±0.35
90±3.0
20
0.47 ~ 0.61
200
14.22×8.89
20.8
0.15
±0.70
90±2.0
20
0.47 ~ 0.86
200
14.22×8.89
17.2
0.3
±0.40
90±2.5
17
0.47 ~ 0.86
300
25.4×12.7
19.1
0.25
±0.42
90±2.0
20
0.47 ~ 0.86
500
34×17
17.7
0.25
±0.4
90±2.0
20
0.47 ~ 0.86
100
16.51×12.19
16.5
0.4
±0.40
90±3.0
18
0.48 ~ 0.55
60
6.35×5.08
20
0.20
±0.35
90±3.0
20
0.5 ~ 1
100
16.51×12.19
20.8
0.35
±0.55
90±3.0
20
HC07T03 NEW
0.6 ~ 0.9
4
2.0×1.25
19
0.5
±0.7
90±7.0
20
0.65 ~ 0.86
500
34×17
20.8
0.25
±0.4
90±2.0
25
0.69~ 2.7
50
14.22×8.89
13-29
0.62
±0.8
90±6.0
16
HC0700A03
0.7 ~ 0.8
225
14.22×8.89
20
0.25
±0.25
90±2.0
21
HC07F03 NEW
0.7 ~ 1.0
25
5.08×3.18
21
0.2
±0.70
90±2.0
23
0.7 ~ 1.0
60
6.35×5.08
24
0.20
±0.35
90±3.0
30
0.7 ~ 1.0
100
6.35×5.08
19
0.30
±0.4
90±5.0
20
HC09T03 NEW
0.8 ~ 1.0
4
2.0×1.25
20.8
0.4
±0.55
90±3.0
20
HC09F03 NEW
0.8 ~ 1.0
25
5.08×3.18
21
0.2
±0.30
90±2.0
23
0.8 ~ 1.0
70
14.22×5.08
20.8
0.25
±0.30
90±3.0
20
0.8 ~ 1.0
225
16.51×12.19
20.8
0.25
±0.25
90±2.0
22
0.8 ~ 1.0
28
6.35×5.08
19.7
0.40
±0.25
90±4.0
20
0.8 ~ 1.0
175
14.22×8.89
20.0
0.20
±0.25
90±2.0
22
0.8 ~ 1.0
300
25.4×12.7
20.8
0.15
±0.25
90±2.0
22
HC12T03 NEW
0.96 ~ 1.53
4
2.0×1.25
18
0.6
±0.5
90±6.0
18
HC12F03 NEW
0.96 ~ 1.53
25
5.08×3.18
20
0.50
±0.4
90±4.0
22
1.0 ~ 2.0
60
14.22×8.89
17.69
0.45
±0.55
90±3.0
20
HC13T03 NEW
1.0 ~ 1.5
4
2.0×1.25
20
0.4
±0.6
90±6.0
20
1.1 ~ 1.925
15
3.1×1.6
21
0.65
±0.40
90±8.5
23
1.1 ~ 1.6
30
6.35×5.08
20.8
0.30
±0.50
90±2.0
20
1.15 ~ 1.63
30
6.35×5.08
20.8
0.30
±0.35
90±3.0
22
HC14T03 NEW
1.15 ~ 1.65
4
2.0×1.25
18
0.55
±0.5
90±5.0
20
1.15 ~ 1.65
4
2.5×2
18
0.55
±0.50
90±7.0
20
1.2 ~ 1.7
150
14.22×8.89
20.8
0.20
±0.25
90±2.0
22
HC14F03 NEW
1.2 ~ 1.7
25
5.08×3.18
21
0.30
±0.35
90±4.0
20
1.2 ~ 1.7
30
6.35×5.08
20.8
0.30
±0.35
90±4.0
20
1.4 ~ 1.6
250
14.22×5.08
21
0.2
±0.25
90±2.0
21
HC16T03 NEW
1.5 ~ 1.7
4
2.0×1.25
19
0.25
±0.5
90±4.0
21
1.558 ~ 1.616
30
6.35×5.08
23
0.19
±0.35
90±3.0
25
1.575 ~ 2.575
80
14.22×8.89
21.7
0.25
±0.35
90±3.0
23
HC19T03 NEW
1.7 ~ 2.0
4
2.0×1.25
17.7
0.3
±0.4
90±5.0
20
1.7 ~ 2.0
60
6.35×5.08
20.8
0.20
±0.30
90±3.5
25
1.7 ~ 2.3
176
6.35×5.08
19
0.25
±0.40
90±2.5
19
1.7 ~ 2.0
150
14.22×8.89
20.8
0.15
±0.25
90±2.0
23
1.7 ~ 2.0
300
25.4×12.7
19.1
0.20
±0.25
90±2.0
20
1.7 ~ 2.0
120
14.22×5.08
24.9
0.15
±0.25
90±2.0
24
HC20T03 NEW
1.7 ~ 2.3
4
2.0×1.25
17.7
0.4
±0.4
90±5.0
20
HC19F03 NEW
1.7 ~ 2.3
25
5.08×3.18
18
0.30
±0.25
90±3.0
19.5
1.7 ~ 2.3
20
6.00×3.00
21
0.30
±0.30
90±2.0
21
1.7~ 2.3
90
6.35×5.08
20
0.25
±0.15
90±2.0
27
1.7 ~ 2.7
160
14.22×5.08
23
0.15
±0.25
90±4.0
23
1.8 ~ 2.7
250
14.22×5.08
20.8
0.25
±0.30
90±4.0
22
1.8~ 2.3
60
6.35×5.08
20.8
0.30
±0.25
90±4.0
21
1.8 ~ 2.5
300
16.51×12.19
20.8
0.20
±0.25
90±3.0
20
HC21T03 NEW
2.0 ~ 2.3
4
2.0×1.25
17.7
0.4
±0.4
90±5.0
20
2.0 ~ 2.3
300
25.4×12.7
19.1
0.12
±0.30
90±2.5
24
2.0 ~ 2.3
105
14.22×8.89
20.0
0.15
±0.25
90±2.0
24
2.0 ~ 2.3
100
14.22×5.08
26.4
0.15
±0.25
90±2.0
26
HC25F03 NEW
2.1 ~ 2.7
20
5.08×3.18
20
0.3
±0.45
90±3.0
23
HC25T03 NEW
2.3 ~ 2.7
4
2.0×1.25
16
0.35
±0.3
90±5.0
18
2.3 ~ 2.7
60
6.35×5.08
20.8
0.30
±0.25
90±3.0
20
2.3 ~ 2.7
200
14.22×8.89
20.8
0.17
±0.25
90±2.0
23
2.3 ~ 2.7
100
14.22×5.08
24.9
0.20
±0.15
90±2.0
26
2.3 ~ 2.7
20
6.00×3.00
20.8
0.50
±0.25
90±3.5
20
HC35T03H NEW
3.2 ~ 3.7
5
2.0×1.25
18
0.3
±0.3
90±5.0
20
HC35T03 NEW
3.2 ~ 4.2
4
2.0×1.25
17.7
0.33
±0.3
90±5.0
20
HC35F03 NEW
3.3 ~ 3.9
25
5.08×3.18
20
0.30
±0.30
90±4.0
20
3.3 ~ 4.2
22
5.08×3.18
17.9
0.30
±0.50
90±5.0
20
HC3500M03 NEW
3.3 ~ 4.0
70
10.16×5.08
20.8
0.25
±0.25
90±3.0
21
3.3 ~ 3.8
25
6.35×5.08
18.2
0.30
±0.3
90±4.0
20
3.3 ~ 3.8
50
6.35×5.08
18.2
0.30
±0.3
90±4.0
20
3.3 ~ 3.6
300
14.22×5.08
20
0.25
±0.3
90±3.0
20
HC39T03 NEW
3.8 ~ 4.1
4
2.0×1.25
15.6
0.4
±0.83
90±5.0
18.5
HC55T03 NEW
4.4 ~ 6.0
4
2.0×1.25
18
0.35
±1.0
90±7.7
18
HC55F03 NEW
4.9 ~ 6.3
25
5.08×3.18
13.1
0.49
±0.65
90±6.0
15
5.0 ~ 6.0
20
10.16×5.08
20.0
0.25
±0.40
90±3.0
20
HC70F03 NEW
5.5 ~ 8.5
15
5.08×3.18
18
0.30
±0.40
90±4.0
20
HC70T03 NEW
5.8 ~ 7.5
4
2.0×1.25
15.6
0.35
±0.7
90±7.0
14.5
7.9 ~ 8.4
125
10.16×5.08
16.5
0.40
±0.35
90±5.0
17
HC0059W03
0.03~0.088
200
50.8×19.05
16.5
0.53
±1.0
90±7.0
15.5
0.088~0.52
200
50.8×19.05
14-25
0.75
±0.8
90±7.0
13
HC0337W03
0.225~0.45
200
32×12.7
19
0.25
±0.5
90±5.0
20
0.1~0.605
50
50.8×19.04
16.5
0.7
±0.9
90±7.0
15
0.2~1.0
150
50.8×19.05
20
0.35
±0.65
90±3.0
20
0.225~2.0
200
37.34×28.7
18
0.80
±1.0
90±5.0
17
0.295~0.605
300
25.4×12.7
16-25
0.3
±0.5
90±3.5
16.5
0.5~1.1
200
16.51×12.19
19
0.25
±0.55
90±5.0
18
0.5~6
100
45.72×12.7
12
1.1
±2.0
90±6.0
13
0.6~6
100
31.75×19.05
14
1.0
0.9
90±6.0
18
0.8~1.6
200
21.59×6.35
19.8
0.25
±0.55
90±5.0
19
0.5~2.5
100
45.72×12.7
16
0.5
±0.65
90±5.0
15
0.8~2.5
150
14.22×8.89
19
0.25
±1.1
90±5.0
18
0.5~3.0
200
45.72×12.7
17-28
0.55
±1.0
90±3.0
17
0.69~2.7
50
14.22×8.89
13-29
0.62
±0.8
90±6.0
16
0.69~6.0
50
25.4×12.7
11.9
1.1
±1.1
90±11.0
14.5
HC2300W03
0.8~3.8
100
45.72×10.16
17.7
0.5
±0.65
90±5.0
18
1.0~2.0
150
14.22×8.89
21
0.20
±0.55
90±2.0
21
HC1750W03
1.0~2.5
150
14.22×8.89
19
0.25
±0.7
90±5.0
19
1.0~3.0
400
25.4×12.7
17.7
0.25
±1.0
90±4.0
17.5
1.0~4.2
90
22.86×12.7
14.5
0.75
±0.85
90±5.0
15
HC2605W03
1.0~4.2
80
45.72×10.16
17.7
0.5
±0.6
90±5.0
18
1.0~6.0
50
41.91×5.08
15.5
0.75
±0.8
90±5.0
15
1.1~1.7
400
34.42×12.70
18
0.3
±0.4
90±3.0
19
1.8~2.7
400
25.4×12.7
21
0.15
±0.3
90±4.0
23
HC3000W03
2.0~4.0
100
14.22×8.89
17.6
0.35
±0.5
90±5.0
18
2.0~6.0
250
14.22×8.89
12-35
0.25
±1.4
90±5.0
17
HC4001W03
2.0~6.0
150
31.75×5.08
17.7
0.4
±0.4
90±6.0
17
2.0~6.0
100
14.22×5.08
20-35
0.30
±1.0
90±4.0
20
2.0~6.0
350
21.07×11.07
14
0.5
±1.75
90±6.0
17
HC4400W03
2.0~6.8
100
14.22×5.08
19
0.3
±1.25
90±5.0
17
HC4250W03
2.5~6.0
100
14.22×5.08
17.7
0.3
±0.75
90±5.0
18
2.6~6.1
100
14.22×5.08
20-40
0.30
±0.7
90±3.0
20
HC3100W03
2.7~3.5
200
14.22×8.89
19
0.25
±0.2
90±5.0
20
2.7~3.5
300
25.4×12.7
17.6
0.2
±0.25
90±5.0
18
2.7~6.2
250
14.22×8.89
16
0.50
±0.85
90±3.0
18
4.0~5.0
100
14.22×5.08
17.7
0.25
±0.45
90±5.0
18
4.0~8.0
75
10.16×5.08
12-35
0.45
±0.9
90±8.0
14
HC7250W03
6.0~8.5
100
10.16×5.08
17.7
0.4
±0.35
90±6.0
17
6.0~12.0
50
6.35×5.08
15
0.35
±0.5
90±4.0
17.5
HC7500W03
7.0~8.0
125
10.16×5.08
17.7
0.3
±0.35
90±5.0
17
HC100HW03
8.0~12.0
50
6.35×5.08
16.5
0.3
±0.55
90±6.0
17
10.7~14.5
30
6.35×5.08
15
0.5
±0.5
90±4.0
17


外形尺寸(mm)




返回3dB90°电桥
