特性：
● 输入功率：2W、5W
● 连续和步进系列
● 5W的功率满足运营商使用要求
● 频率范围宽: DC ~ 2.7GHz
● 反射系数小，低插入损耗
● 产品的尺寸和结构与传统的单圈，双圈旋鼓式可调衰减器非常接近，可以直接替换传统产品，无需改造设备的结构
● 防潮防湿的密封结构，可工作在恶劣的室外环境
● 易操作，衰减量调节直观
● 每个衰减量档位均有锁档，具有防震作用
● 调节次数可达10000次
● 短，快速的交货期，产品适合大批量的生产，制作
● 极具竞争力的价格，售价是传统产品的40%-50%，更适合有成本需求的项目
● 广泛应用于 DAS Tray（多系统接入平台）,DAS Interface Panels,DAS System,POI System,Small Repeater（小型直放站）,Active/Passive Repeater等
|
|
|
|
|
型号描述
|
|
VAB
|
**
|
**
|
*
|
*
|
*
|
*
|
|
衰减量
|
步进值
|
接头类型
|
接头位置
|
功率
|
阻抗
|
|
衰减量:31 表示 0~31dB.
|
|
步进值: 01表示每步进1dB.
|
|
接头类型:S--SMA,N--N tgpe or B--BNC etc.
|
|
接头位置:“F”表示接头在上面,“L”表示接头在左边,“R”表示接头在右边,“D”表示接头在下面,“A”或“S”或“B”表示背部接头,无编号表示左右接头.
|
|
功率:“2”表示2W,“5”表示5W.
|
|
阻抗:“B”表示75Ω,无编号表示50Ω.
|
|
|
|
|
|
|
|
|
|
例: VAB3101SA
|
|
|
|
|
|
|
SMA型系列
步进式
主要技术指标
|
|
● 频率范围: DC to 2.7GHz ● 衰减量: 0-11(dB) or 0-31(dB) ● 功率: 2W 或 5W
● 阻抗: 50Ω ● 工作温度: -40℃ ~ +85℃
|
|
|
型号
|
衰减量
(dB)
|
功率
(W)
|
步进量
(dB)
|
衰减精度
（dB）
|
Typ. VSWR:1
|
0dB
插入损耗
|
尺寸
SMA型
(宽x高x长)
(mm)
|
|
DC ~ 2.5GHz
|
DC ~ 2.7GHz
|
DC ~ 1GHz
|
1 ~ 2GHz
|
2 ~ 2.7GHz
|
DC ~ 2GHz
|
2 ~ 2.7GHz
|
|
|
0 ~ 11
|
2 or 5
|
1
|
±0.5
|
-0.5~+0.7
|
1.1
|
1.1
|
1.15
|
0.2
|
0.4
|
32*37.35*39
|
|
|
0 ~ 31
|
2 or 5
|
1
|
±0.7
|
-1.0~+1.2
|
1.1
|
1.15
|
1.2
|
0.3
|
0.6
|
32*84*39
|
注：想要获取各型号尺寸详细信息请下载上面表格中对应型号的规格书
|
外形尺寸(单位:mm & inch)
|
|

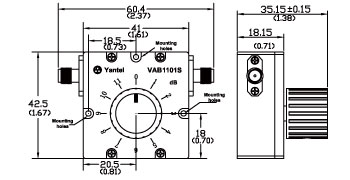

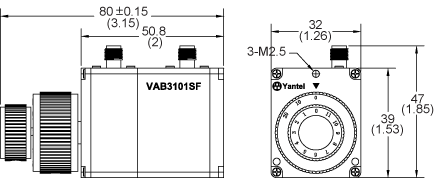

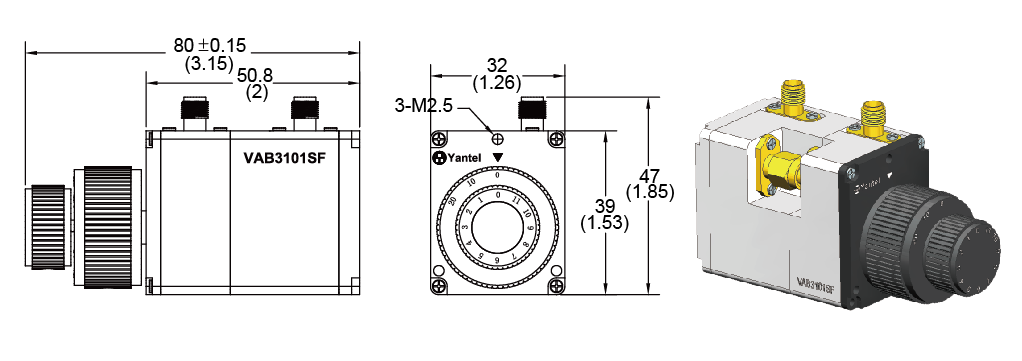

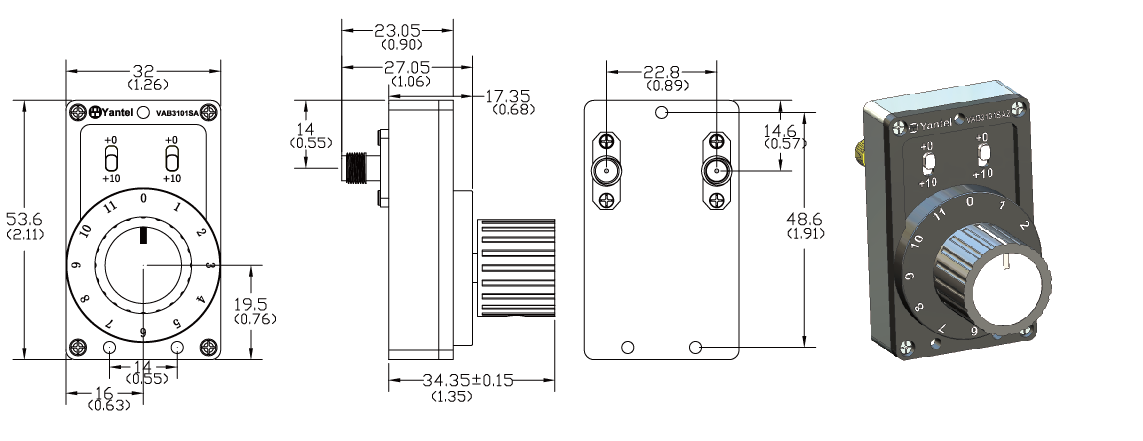

VAB1101SF(0-11dB, 1dB 步进)
|
|
|
|
|
|
|
|

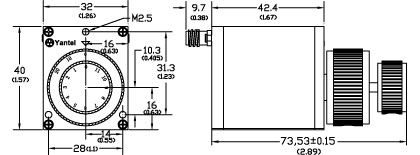

VAB3101SF(0-31dB, 1dB 步进)
|
|
|
|
|
|
|
|
|
SMA型系列(后背式接头)
步进式
主要技术指标
|
|
● 频率范围: DC to 2.7GHz ● 衰减量: 0-11(dB)、0-31(dB) 或 0-51(dB) ● 功率: 2W 或 5W ● 阻抗: 50Ω ● 工作温度: -40℃ ~ +85℃
|
|
|
型号
|
衰减量
(dB)
|
功率
(W)
|
步进量
(dB)
|
衰减精度
（dB） DC~2.7GHz
|
Typ. VSWR:1
|
0dB
插入损耗
|
尺寸
SMA型
(宽x高x长)
(mm)
|
|
DC ~ 1GHz
|
1 ~ 2GHz
|
2 ~ 2.7GHz
|
DC ~ 2GHz
|
2 ~ 2.7GHz
|
|
|
0 ~ 11
|
2
|
1
|
-0.5~+0.7
|
1.10
|
1.10
|
1.15
|
0.2
|
0.4
|
32*34.8*39
|
|
|
0 ~ 11
|
5
|
1
|
±0.5
|
1.10
|
1.10
|
1.15
|
0.2
|
0.4
|
32*34.8*39
|
|
|
0 ~ 31
|
2
|
1
|
±1
|
1.10
|
1.25
|
1.35
|
0.5
|
0.9
|
32*73.53*40
|
|
|
0 ~ 31
|
5
|
1
|
±1
|
1.10
|
1.25
|
1.35
|
0.5
|
0.9
|
32*73.53*40
|
|
|
0 ~ 31
|
2
|
1
|
±0.65
|
1.10
|
1.10
|
1.15
|
0.3
|
0.65
|
32*34.35*53.6
|
|
|
0 ~ 31
|
5
|
1
|
±0.65
|
1.10
|
1.10
|
1.15
|
0.3
|
0.65
|
32*34.35*53.6
|
|
|
0 ~ 31
|
2
|
1
|
-0.5~+0.8
|
1.10
|
1.15
|
1.20
|
0.5
|
0.65
|
34*34.1*57.2
|
|
|
0 ~ 31
|
5
|
1
|
-0.5~+0.8
|
1.10
|
1.15
|
1.20
|
0.5
|
0.65
|
34*34.1*57.2
|
|
|
0 ~ 51
|
2
|
1
|
-0.65~+1
|
1.15
|
1.2
|
1.25
|
0.55
|
0.85
|
47.8*34.35*53
|
|
|
0 ~ 51
|
5
|
1
|
-0.65~+1.2
|
1.10
|
1.10
|
1.15
|
0.55
|
0.85
|
47.8*34.35*53
|
|

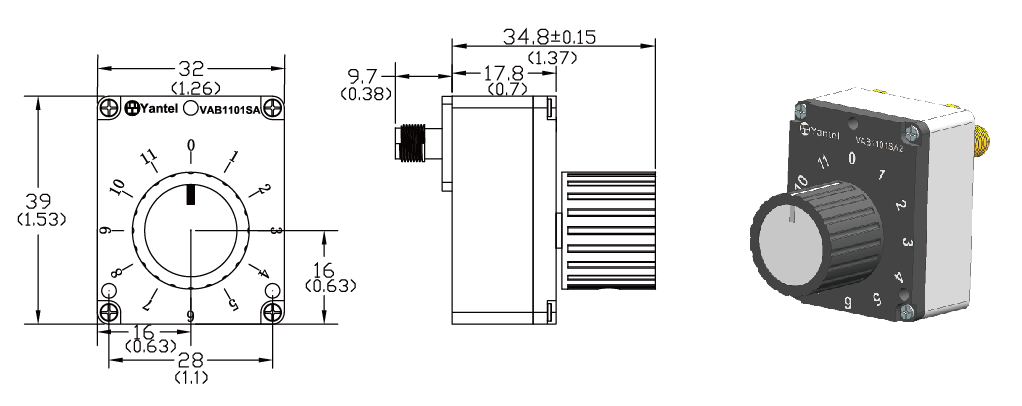

外形尺寸(单位:mm & inch)
|
|

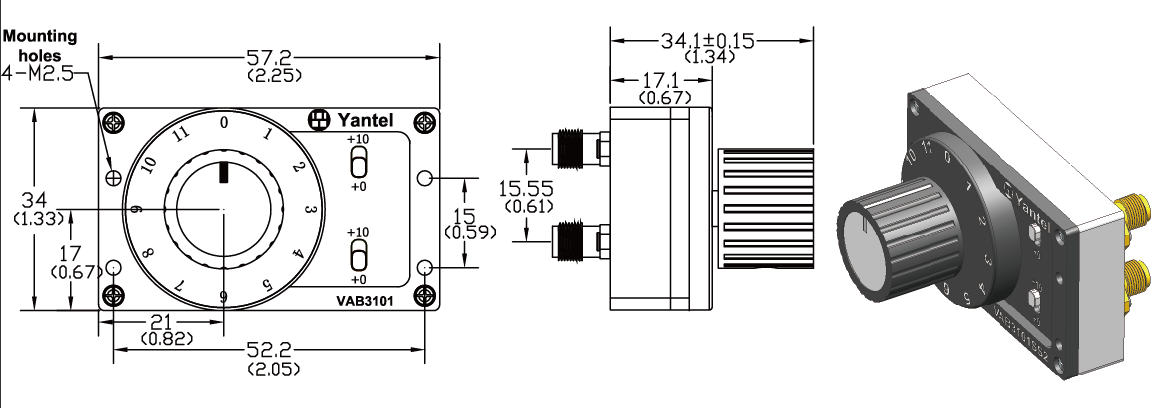

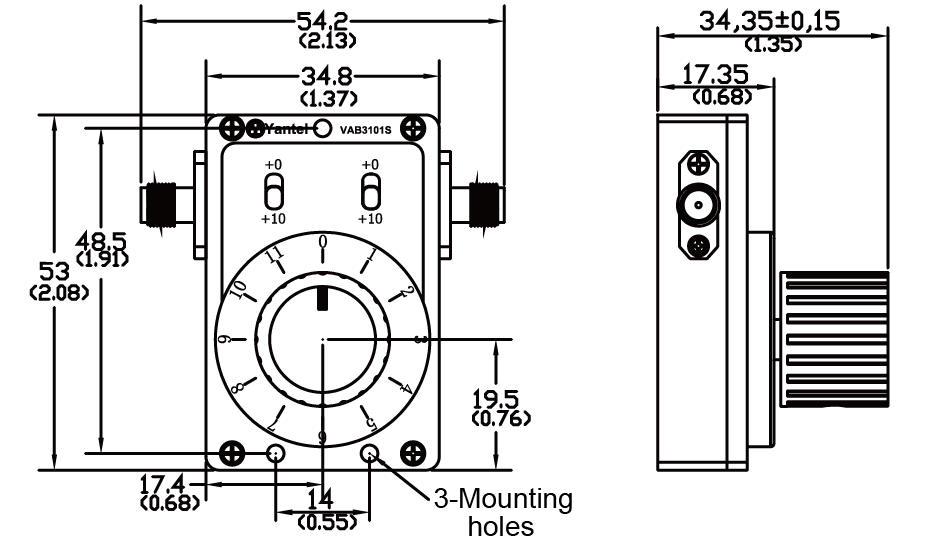

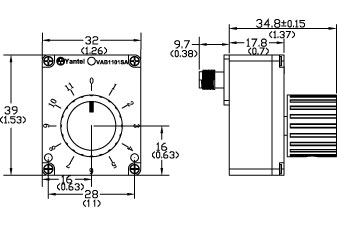

VAB1101SA(0-11dB, 1dB 步进)
|
|
|
|
|
|
|
|
|
|

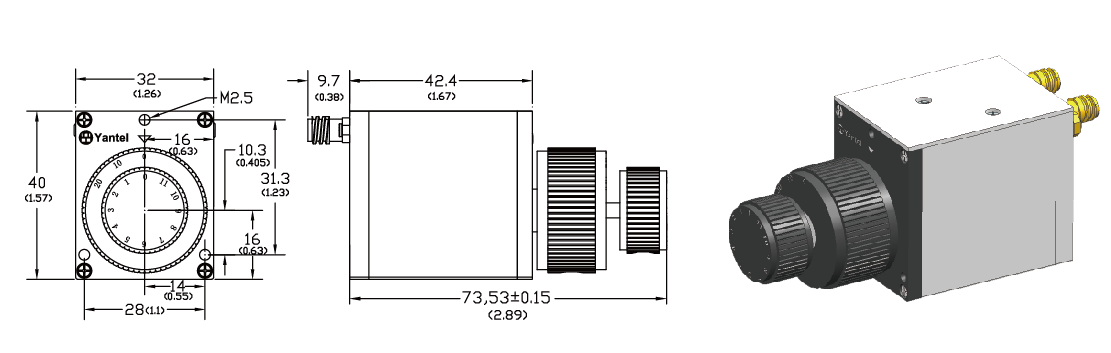

VAB3101SB(0-31dB, 1dB 步进)
|
|
|
|
|
|
|
|
VAB3101SA(0-31dB, 1dB 步进)
|
|
|
|
|
|
|
|
VAB3101SS(0-31dB, 1dB 步进)
|
|
|
|
|
|
|
|

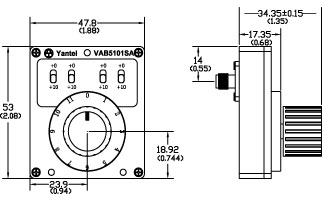

VAB5101SA(0-51dB, 1dB 步进)
|
|
|
|
|
|
|
|
|
SMA型系列(左右式接头)
步进式
主要技术指标
|
|
● 频率范围: DC to 2.7GHz ● 衰减量: 0-11(dB)、0-31(dB) 或 0-51(dB) ● 功率: 2W 或 5W ● 阻抗: 50Ω ● 工作温度: -40℃ ~ +85℃
|
|
|
型号
|
衰减量
(dB)
|
功率
(W)
|
步进量
(dB)
|
衰减精度
（dB）
|
Typ. VSWR:1
|
0dB
插入损耗
|
尺寸
SMA型
(宽x高x长)
(mm)
|
|
DC ~ 2.7GHz
|
DC ~ 1GHz
|
1 ~ 2GHz
|
2 ~ 2.7GHz
|
DC ~ 2GHz
|
2 ~ 2.7GHz
|
|
|
0 ~ 11
|
2
|
1
|
+1.5
|
1.10
|
1.10
|
1.35
|
0.5
|
1.0
|
41*35.15*42.5
|
|
|
0 ~ 11
|
5
|
1
|
+2.0
|
1.10
|
1.10
|
1.2
|
0.5
|
1.0
|
41*35.15*42.5
|
|
|
0 ~ 31
|
2
|
1
|
-0.5~+0.8
|
1.10
|
1.15
|
1.20
|
0.5
|
0.65
|
34.8*34.35*53
|
|
|
0 ~ 31
|
5
|
1
|
-0.5~+1.0
|
1.10
|
1.10
|
1.15
|
0.3
|
0.65
|
34.8*34.35*53
|
|
VAB5101S2* NEW
|
0 ~ 51
|
2
|
1
|
-0.65~+1
|
1.15
|
1.2
|
1.25
|
0.55
|
0.85
|
49.4*34.35*52
|
|
VAB5101S5* NEW
|
0 ~ 51
|
5
|
1
|
-0.65~+1.2
|
1.10
|
1.10
|
1.15
|
0.55
|
0.85
|
49.4*34.35*52
|
注：想要获取各型号尺寸详细信息请下载上面表格中对应型号的规格书
|
|

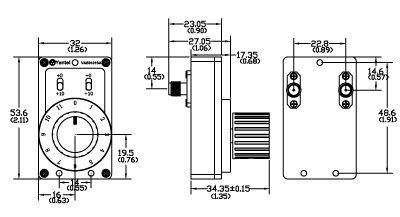

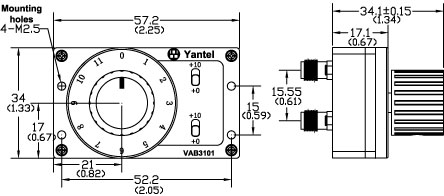

外形尺寸(单位:mm & inch)
|
|

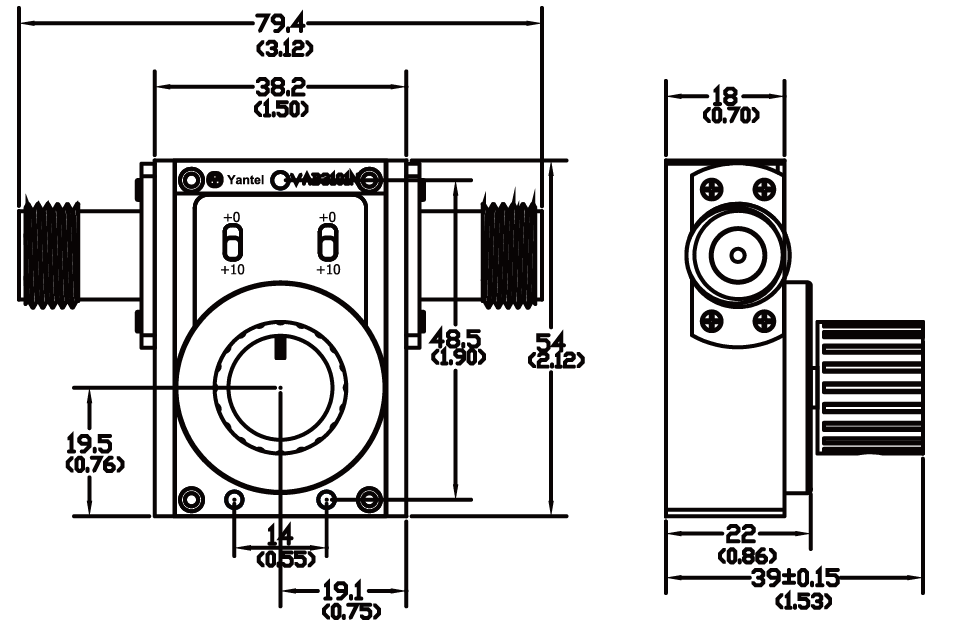

VAB1101S
|

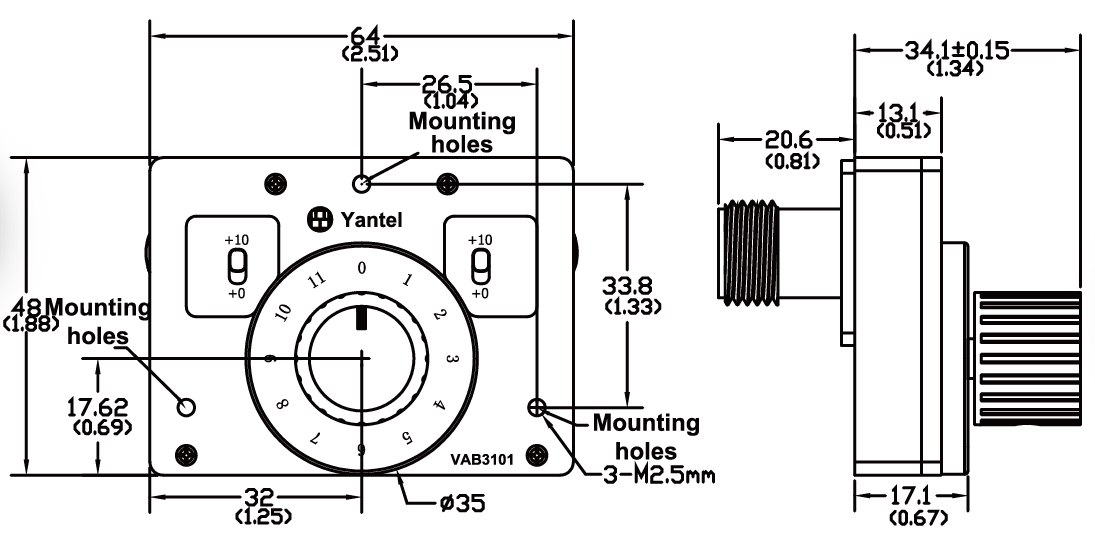

VAB3101S
|
|
|
|
|

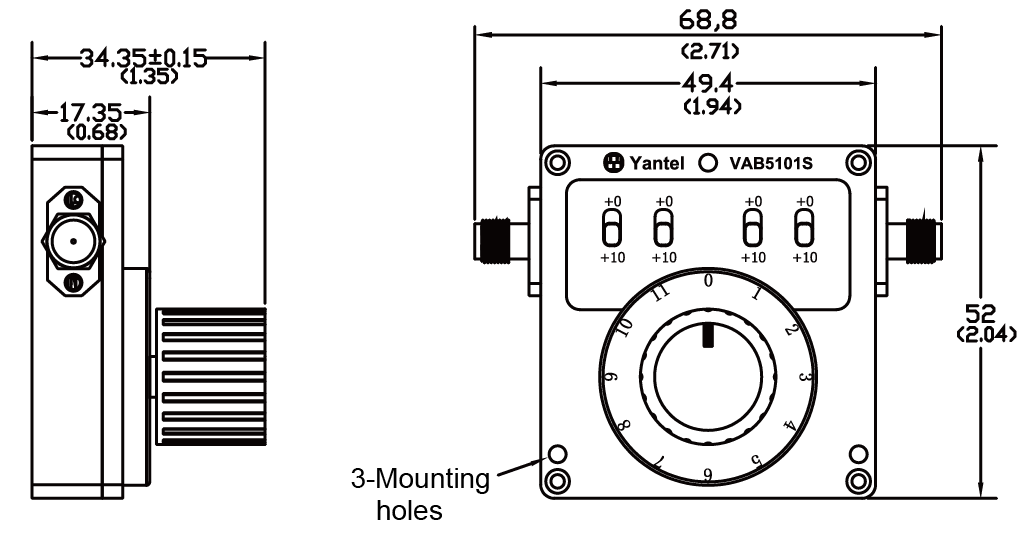

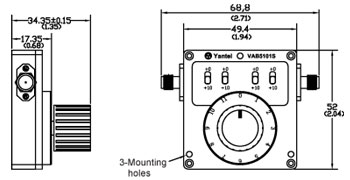

VAB5101S
|
|
|
N型系列(后背式接头)
步进式
主要技术指标
|
|
● 频率范围: DC to 2.7GHz ● 衰减量: 0-11(dB) 或 0-31(dB) ● 功率: 2W 或 5W ● 阻抗: 50Ω,75Ω ● 工作温度: -40℃ ~ +85℃
|
|
|
型号
|
衰减量
(dB)
|
功率
(W)
|
步进量
(dB)
|
衰减精度
（dB）
|
Typ. VSWR:1
|
0dB
插入损耗
|
尺寸
N型
(宽x高x长)
(mm)
|
|
DC ~ 2.7GHz
|
DC ~ 1GHz
|
1 ~ 2GHz
|
2 ~ 2.7GHz
|
DC ~ 2GHz
|
2 ~ 2.7GHz
|
|
|
0 ~ 11
|
2
|
1
|
+1.5
|
1.10
|
1.10
|
1.35
|
0.5
|
1.0
|
44*34.5*48.5
|
|
|
0 ~ 11
|
5
|
1
|
+2.0
|
1.10
|
1.10
|
1.2
|
0.5
|
1.0
|
44*34.5*48.5
|
|
|
0 ~ 31
|
2
|
1
|
+1.5
|
1.10
|
1.15
|
1.45
|
0.7
|
1.2
|
48*34.1*64
|
|
|
0 ~ 31
|
5
|
1
|
+2.0
|
1.10
|
1.15
|
1.2
|
0.6
|
1.0
|
48*34.1*64
|
注：想要获取各型号尺寸详细信息请下载上面表格中对应型号的规格书
|
|
外形尺寸(单位:mm & inch)
|
|
|
N型系列
(左右式接头)
步进式
主要技术指标
|
|
● 频率范围: DC to 2.7GHz ● 衰减量: 0-11(dB)、0-31(dB) 或 0-51(dB) ● 功率: 2W 或 5W ● 阻抗: 50Ω,75Ω ● 工作温度: -40℃ ~ +85℃
|
|
|
型号
|
衰减量
(dB)
|
功率
(W)
|
步进量
(dB)
|
衰减精度
（dB）
|
Typ. VSWR:1
|
0dB
插入损耗
|
尺寸
N型
(宽x高x长)
(mm)
|
|
DC ~ 2.7GHz
|
DC ~ 1GHz
|
1 ~ 2GHz
|
2 ~ 2.7GHz
|
DC ~ 2GHz
|
2 ~ 2.7GHz
|
|
|
0 ~ 11
|
2
|
1
|
+1.5
|
1.10
|
1.10
|
1.35
|
0.5
|
1.0
|
44*39.2*48.5
|
|
|
0 ~ 11
|
5
|
1
|
+2.0
|
1.10
|
1.10
|
1.2
|
0.5
|
1.0
|
44*39.2*48.5
|
|
|
0 ~ 31
|
2
|
1
|
-0.5~+1.0
|
1.10
|
1.10
|
1.15
|
0.3
|
0.65
|
38.2*39*54
|
|
|
0 ~ 31
|
5
|
1
|
-0.5~+1.0
|
1.10
|
1.10
|
1.15
|
0.3
|
0.65
|
38.2*39*54
|
|
|
0 ~ 51
|
2
|
1
|
-0.65~+1.5
|
1.15
|
1.20
|
1.25
|
0.85
|
1.4
|
51.8*39*53
|
|
|
0 ~ 51
|
5
|
1
|
-0.65~+1.5
|
1.15
|
1.20
|
1.25
|
0.85
|
1.4
|
51.8*39*53
|
注：想要获取各型号尺寸详细信息请下载上面表格中对应型号的规格书
|
|

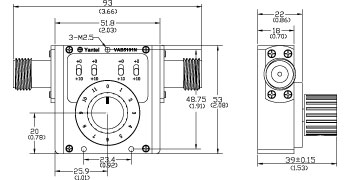

外形尺寸(单位:mm & inch)
|
|
|
|

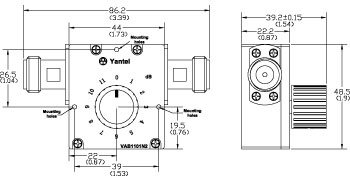

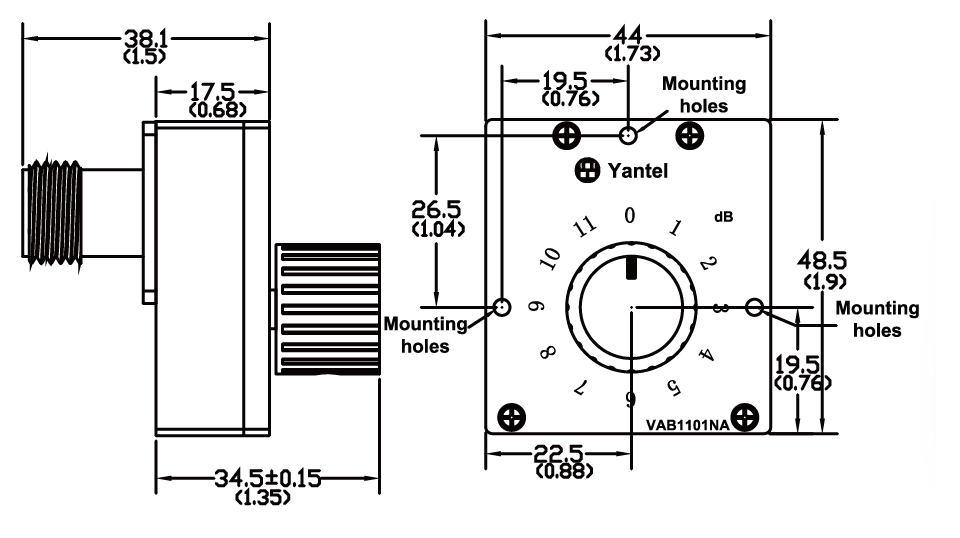

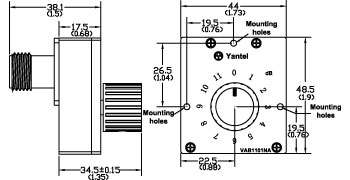

VAB1101N
|

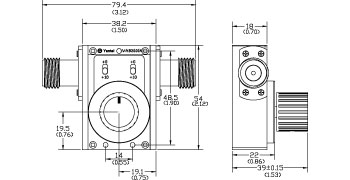

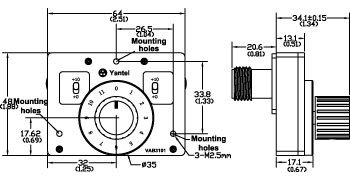

VAB3101N
|
|
|
|
|
VAB5101N
|
|
|
|
|
|
|
型号描述
|
|
|
|
|

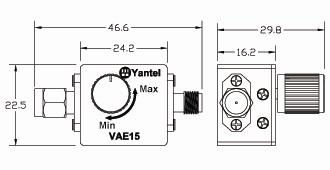

例:VAE15S
接头类型:S--SMA,N--N tgpe or B--BNC etc.
|
|
|
|
|
|
|
|
|
|
|
|
|
主要技术指标 （连续）
|
|
● 频率范围: DC ~ 3GHz ● 功率: 2W ● 阻抗: 50Ω,75Ω ● 工作温度: -40℃ ~ +85℃
|
|
型号
|
衰减量
(dB)
|
阻抗
（Ω）
|
Typ. VSWR:1
|
0dB
插入损耗
|
尺寸
SMA型
|
|
DC ~ 2GHz
|
2 ~ 3GHz
|
DC ~ 3GHz
|
|
VAE15*
|
0 ~ 15
|
50
|
1.35
|
1.50
|
0.6
|
45*23*28
|
|
VAE15B*
|
0 ~ 15
|
75
|
1.35
|
1.50
|
0.7
|
45*23*28
|
|
|
|
|
VAE
|
|
|
返回宽带拨动式/旋钮可调衰减器
|
|
|
|
|
